逊克金矿中深孔爆破开采技术

逊克金矿采用Simba1354凿岩台车施工切割井中深孔，对掏槽方式、炮孔直径、施工精度、装药结构、爆破次数进行了优化，选择桶形掏槽提供自由面和补偿空间，120mm大直径炮孔减小穿孔数量，导向钎杆提高了施工精度。通过提高装药密度和增加导爆索等措施改善爆破效果，通过分次爆破减少了天井被堵死的概率。采用该方法成功实施了中深孔爆破成井，提高了生产效率，降低了天井掘进存在的炮烟、粉尘、浮石等安全风险，保证了采出矿量和各生产矿块的生产接续，为工程进展提供了有力保障，可为同类矿山的开采提供借鉴经验。引言

逊克金矿蚀变石英脉型矿体赋存在断裂带中，断裂带呈南北走向，成矿具有多期性，矿体具有层状的特点，倾角７５°～８５°，在矿房内构造的产状与矿体一致。矿体内多发育空洞和风化带，尤其在１８５ｍ中段呈条带状的黄泥。沿深度方向，１８５ｍ中段至１４５ｍ中段，由破碎向逐渐完整过渡，尤其１８５ｍ中段的矿石由石英作为骨架，有晶簇、黄泥等充填在空洞中。

矿山采用上向分层中深孔崩矿阶段空场嗣后充填采矿法开采，分为矿房和矿柱两步骤开采，先开采矿柱并进行胶结充填，矿柱强度达标后，再回采矿房。前期逊克金矿切割井采用普通法掘进天井，由于矿石较为破碎，在天井施工时存在坠落、物体打击等风险，切割井施工难度大，施工效率低，无法满足生产需要。经过摸索和实践，逊克金矿决定使用中深孔爆破成井工艺，但是出现了爆破成井高度不够、爆破成井被堵塞、爆破成井偏小等情况，爆破效果较差，矿石损失率大，因此爆破成井工艺一度停滞不前。后经多方努力和改进，摸索出一套适合该矿山的中深孔爆破成井工艺和方法，实现了安全高效回采的目的。１ 开采简况

逊克金矿矿石形态如图１所示。北翼矿体设计采用上向分层中深孔崩矿阶段空场嗣后充填采矿法开采，分矿房和矿柱两步骤开采，先采矿柱并充填，再回采矿房。采用ＫＱＧ－１５０型高气压环形潜孔钻机在１８５ｍ中段凿岩硐室内施工下向深孔。采用Ｓｉｍｂａ１３５４凿岩台车在１４５ｍ中段凿岩巷内施工上向扇形中深孔，切割井为矿块开采提供爆破自由面。

２ 中深孔爆破成井实践２．１ 成井方式选择

爆破成井关键因素之一为掏槽方式，根据掏槽方式对中深孔爆破成井进行划分，主要有２种方法：一种是采用直孔桶形掏槽的方式布置炮孔，即利用中深孔钻机沿天井轴线方向掘进一组相互平行的中深孔，然后采用一次爆破或分段分次装药的方式进行爆破，直至将天井掘进出来。另一种是采用ＶＣＲ法无空孔掏槽的方式掘进天井，即将集中药包放置于孔底，以天井下部作为自由面，采用逐孔分段分次爆破的方式掘进天井。以上２种中深孔爆破成井对钻孔精度要求不同，直孔桶形掏槽对钻孔精度要求高，需要有足够的补偿空间，装药结构和起爆顺序简单，并且容易掌握。ＶＣＲ法无空孔掏槽，对钻孔精度要求低，以天井下部作为爆破自由面，不需要补偿空间，装药结构和起爆顺序复杂。逊克金矿根据以上爆破成井要求和生产现场组织情况，选用第一种直孔桶形掏槽的方式进行中深孔爆破成井。

２．２ 炮孔直径和掏槽孔数确定

根据银泰黄金板庙子金矿的爆破经验，直孔桶形掏槽的装药孔直径选择８１ｍｍ，桶形掏槽的空孔直径１５９ｍｍ，装药孔和空孔的中心间距为３９５ｍｍ左右。根据施工机具和生产组织条件，决定装药孔采用直径７５ｍｍ的炮孔，空孔选用直径１２０ｍｍ的空孔。为了满足掏槽区域岩石破碎后的补偿空间，缩小装药孔和空孔的间距是有效的办法，但是装药孔和空孔之间的距离太近，则容易造成炮孔之间穿孔，导致整个掏槽区域报废。根据现场实际，装药孔和空孔间距初步取值为２５０ｍｍ，并在掏槽孔外部均匀施工６个辅助孔，首先进行理论计算，则其关系应满足式（１）要求。

式中：Ｓｙ为预爆岩体的面积（ｍｍ²）；Ｓｂ为空孔面积（ｍｍ²）。

根据ＣＡＤ测量体积和式（１）进行计算，二者的比值为０.３５３，则该种布置方式理论可行。随后在现场实施了３个桶形掏槽的爆破试验，爆破试验表明有２个掏槽孔的渣石不能完全落下，渣石挤满在爆破空间内。根据以上情况，为了增大补偿空间，将装药孔和空孔的间距调整到３００ｍｍ，并在原６个直径１２０ｍｍ空孔的基础上，再增加６个直径７５ｍｍ空孔，更改之后的补偿空间为０.４１３。现场施工２个桶形掏槽试验，效果良好。

２．３ 切割井炮孔布置参数确定

拟爆破成井的尺寸为２.０ｍ×２.４ｍ，桶形掏槽爆破完成后，会形成直径约３００ｍｍ的圆形槽腔。切割井布置参数根据最小抵抗线和炸药单耗２个指标进行设计：

１）根据最小抵抗线（Ｗ）公式：Ｗ＝（１０～３０）ｄ，其中ｄ为炮孔直径，进行辅助孔和周边孔的最小抵抗线设计。由于槽腔的空间小、夹持性大，因此本次设计中选择Ｗ＝５ｄ进行计算，得出辅助孔的最小抵抗线为３７５ｍｍ，最终取３９５ｍｍ。周边孔的最小抵抗线根据Ｗ＝１０ｄ进行计算，得出周边孔的最小抵抗线为７５０ｍｍ，最终取６００ｍｍ，根据以上参数得出切割井的炮孔布置。

２）根据炸药单耗计算。根据孔深１０ｍ，孔径７５ｍｍ进行计算，孔口不装药长度为０.５～１ｍ，并利用黏土炮泥进行填塞密实，起爆药包采用２＃岩石乳化炸药制作，起爆药卷质量为０.５ｋｇ，每个药包装入２发同段雷管，并固定。孔底和孔中各放置２发雷管，孔内剩余空间利用ＢＱＦ－１００型装药器将多孔粒状铵油炸药送入孔内，控制风压为０.４１ＭＰａ左右，保证装药的连续性，确保装药密度不小于１.０４ｇ／ｃｍ³，不得出现炸药中断和脱节，各炮孔均采用连续装药结构，为增加孔内的传爆效果，在孔内敷设全长导爆索。每个炮孔的装药量计算见式（２）。

式中：Ｑ为每个炮孔装药量（ｋｇ）；ｌ为炮孔实际装药长度，取９.５ｍ；ρ为装药密度，取１.０４ｋｇ／ｍ³。

经计算：Ｑ＝４２.８ｋｇ。即：每孔装药量为４２.８ｋｇ。

切割井总体积为４８ｍ³，炸药消耗总量为６６３ｋｇ，炸药单耗为１３.８ｋｇ／ｍ³，根据以往爆破成井施工经验和测算，爆破成井的炸药单耗需要达到８ｋｇ／ｍ³，因此该切割井的炸药单耗是合适的。切割井炮孔布置如图２所示。

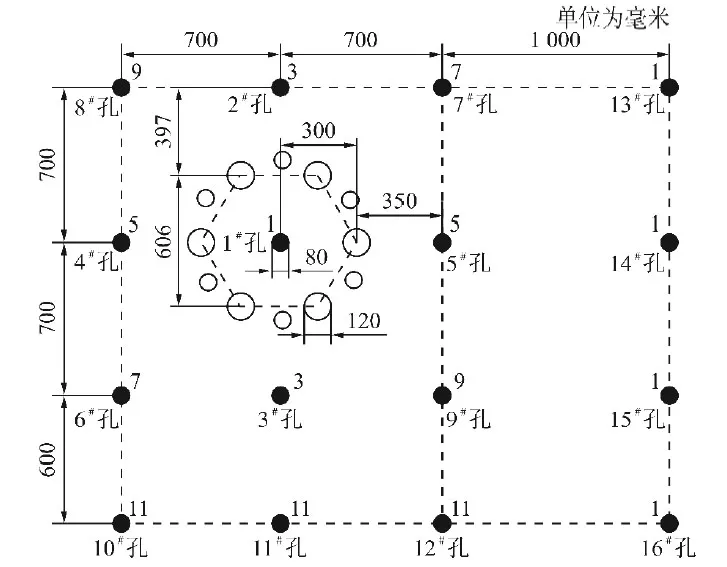

▲图2 切割井炮孔布置示意图

２．４ 微差时间确定

由于切割井单次掘进高度较高，面积较大，所以掏槽孔区域内渣石排渣时间长。通过自由落体公式计算得出，掏槽孔区域内渣石全部抛出时间为１.５ｓ左右，由于孔数较多，且半秒管的段位越大，精度越低。若掏槽区域高度不够，则爆破后的天井高度也达不到施工要求。基于雷管段位不能满足切割井的施工要求和掏槽孔爆破的重要性，并且根据巷道掘进和采场爆破等的现场经验，决定先爆破掏槽孔区域，然后现场测量掏槽孔区域的高度。若掏槽孔区域爆破效果好，则进行辅助孔和周边孔的爆破；若掏槽孔区域的爆破效果不好，则需要在切割井范围内重新施工掏槽孔，然后再进行掏槽孔区域爆破，直至达到切割井要求。

来源：网络

仅供参考学习交流，如有不妥，告知删除
